《中國古代科技遺產》（知史叢書）
作者：戴吾三 張學渝 王吉辰 等
版本：廣西科學技術出版社
2025年6月
北京古觀象臺，位于北京東城區建國門立交橋的西南側，是明清兩代和北洋政府時期的國家天文臺。古觀象臺始建于明正統七年（1442年），前后共承擔了近500年的天文觀測任務，是世界上最古老的天文臺之一。
1982年，北京古觀象臺被國務院公布為第二批全國重點文物保護單位。

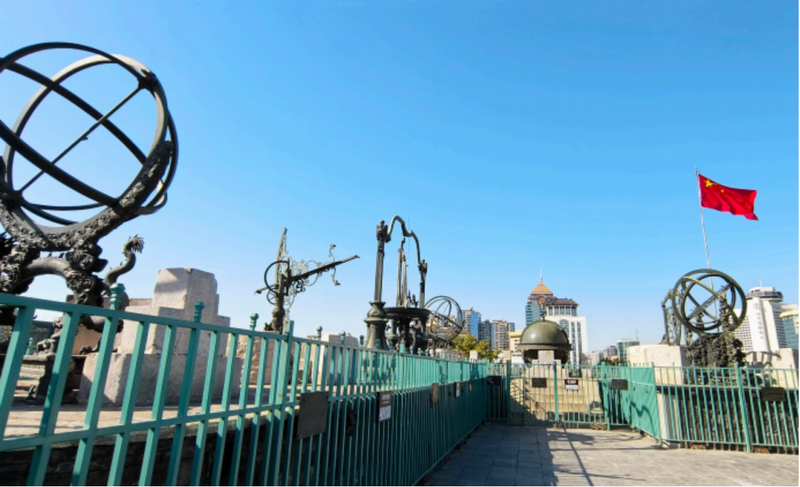

觀象臺上的古天文儀器與遠處的北京國際飯店等現代建筑同框，構成別樣的時空。戴吾三 攝
中國第一座天文博物館
明永樂十九年（1421年）正月，明朝中央政府正式遷都北京，而天文儀器沒有隨遷，在北京的欽天監官員只能憑肉眼觀測。明正統二年（1437年），欽天監為解決觀測之需，依據宋元的天文儀器式樣鑄成了渾天儀和簡儀，并于正統七年（1442年）選址（貼近元大都城墻的東南角）修筑觀象臺，又于正統十一年（1446年）增修晷影堂，添置圭表和漏壺，以供計時。清王朝建立后，觀象臺改名為觀星臺，它不僅是欽天監官員進行天文觀測的場所，在康熙年間也曾作為培養天文人才的實習基地。
清康熙八年至康熙十二年（1669—1673年），在比利時耶穌會傳教士南懷仁（Ferdinand Verbiest）的建議下，經康熙帝批準，欽天監仿照第谷式歐洲古典天文儀器，為觀象臺添置了6件大型青銅天文儀器，分別是黃道經緯儀、赤道經緯儀、地平經儀、象限儀、紀限儀和天體儀。康熙五十四年（1715年），德國傳教士紀理安（Kilian Stumpf）又設計并制造了地平經緯儀。乾隆九年（1744年），乾隆帝見儀器多為西洋制式，下令讓欽天監監正戴進賢依照中國傳統渾儀監制了“璣衡撫辰儀”。
晚清政權危機重重，觀象臺也未能幸免于災難。1900年，八國聯軍攻入北京城，聯軍總司令德國人瓦德西與法國將領密謀瓜分古觀象臺的10件大型天文儀器，包括明代的仿宋渾儀、仿元簡儀，以及清代增制的8件儀器。
迫于國際輿論聲討，法國于1902年歸還了擄走的5件儀器（簡儀、赤道經緯儀、黃道經緯儀、地平經緯儀和象限儀）。而另外5件被德國掠走的儀器漂洋過海，被放置在德皇波茨坦離宮。第一次世界大戰結束，中國要求德國無條件歸還古天文儀器。豈料這一正當權益未得到應有的回應，歸還之事懸置。直到1920年6月，德方歸還的5件儀器踏上歸途，不料船經日本又遭扣押。后經多方斡旋，直到1921年1月，儀器才終于回到祖國。同年4月14日，幾經顛沛的古儀器回到古觀象臺，依照原來布局安放。1931年九一八事變發生后，考慮到文物安全，國民政府將明代制成的渾天儀、簡儀、漏壺（2件）、圭表和清代制成的小地平經緯儀，以及折半天體儀（兩件儀器大小均為原件的1/2，故稱“折半”）計7件儀器運往南京的紫金山天文臺，留存至今。而清制八儀因不便拆卸，一直留在北京。世事滄桑，古儀的聚散折射了中華民族的那段悲愴歷史。
辛亥革命后，北洋政府接管古觀象臺，將其更名為中央觀象臺，直屬于教育部。1915年，中央觀象臺首任臺長高魯在觀象臺創辦科學期刊《觀象叢報》。1922年，中國天文學會在觀象臺宣告成立，標志著中國天文學進入了新時代。隨著佘山天文臺和南京紫金山天文臺等現代天文臺的相繼修建，中央觀象臺將其近代科學觀測儀器盡數移交給了位于南京的中央研究院天文研究所。至此，觀象臺觀測天文的歷史使命畫上了句號。

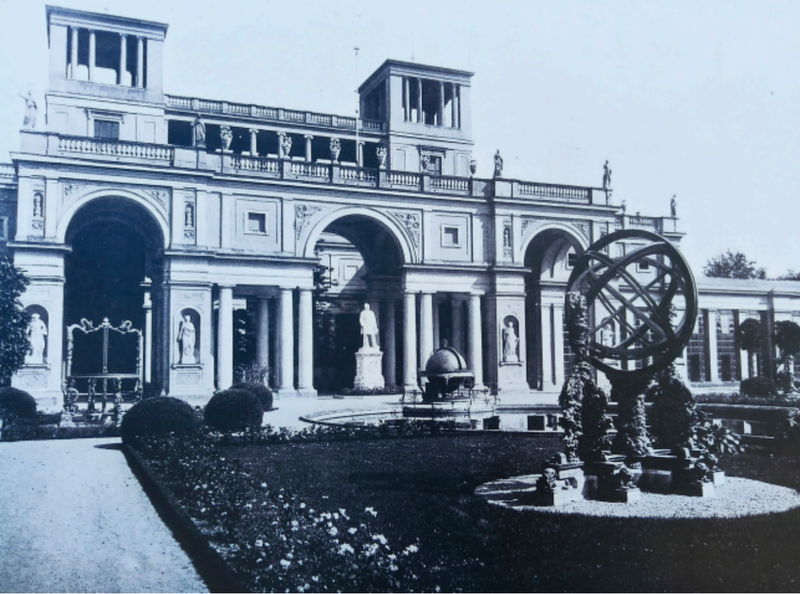

被劫后放置在德國波茨坦離宮的璣衡撫辰儀（前）、地平經儀（左后方）、天體儀（右后方）。北京古觀象臺存。
1929年古觀象臺改名為國立天文陳列館，成為中國第一座天文博物館。中華人民共和國成立后，古觀象臺逐步向公眾開放。
走進古觀象臺的院落
北京古觀象臺東側原與北京古城墻相連，城墻在20世紀50年代被拆除，后沿原城墻走向修建了東二環路。如今這一帶高樓林立，立交橋上車流不息，地下深處地鐵隆隆。古觀象臺位置緊鄰建國門地鐵站西南出口。放慢腳步，走進古觀象臺的院落，一個古樸、厚重的世界就此呈現在來訪者的面前。
古觀象臺高約14米，臺頂東西長23.9米，南北寬20.4米。臺基比臺頂寬，最初臺基用黃土夯筑，后來四周砌磚。
歲月侵蝕的磚砌臺階，幾百年間，不知有多少學者從這里走過。
拾級而上，只見高臺上安放著8件大型銅制天文儀器，造型各異，透著歷史的厚重。為保護文物，古儀前都加了鐵欄。但有說明標牌在，游人便能對各件古儀的功能清晰明了。
紫微殿乾隆手書“觀象授時”匾額。戴吾三 攝
高臺北望，左斜對面建國門內大街北邊的高樓是中國社會科學院，再往左是北京國際飯店，相機取景框里古今建筑交相輝映，構成別樣的時空。
走下高臺，進入主院。這里曾是古代天文官員的辦公區，如今，作為正殿的紫微殿已被開辟為第一展廳，展示中國歷史上的天文學成就和重要天文儀器的復制品。紫微殿中，懸掛著乾隆皇帝手書“觀象授時”匾額。另外還有第二、第三展廳，分別介紹古觀象臺的歷史和有關近代天文學在中國的傳播歷程。
展示中國古代天文學的成就，前面是登封觀星臺縮微模型，后面是水運儀象臺縮微模型。戴吾三 攝
主院落不大，古槐蔭濃。在第二、第三展廳前分別立有耶穌會士南懷仁和湯若望的半身塑像。他們300多年前跨洋來華，面臨的種種困難可想而知。
再按指引，到觀象臺正南邊。松柏環繞著一片開闊的草坪，中間安放有按原尺寸復制的青銅簡儀、渾儀，草坪南邊安放同樣按原尺寸復制的玲瓏儀。草坪北面立有古代科學家沈括的塑像，南面立有元代科學家郭守敬的塑像，令人肅然起敬。
南懷仁，1659年來華，精研天文歷法，康熙親政后任命他為“治理歷法臣”，執掌欽天監。戴吾三 攝
飽含前人的科技智慧
古觀象臺的最大亮點是高臺上的8件天文儀器，如今，它們依然按清代時的格局安放，分別是赤道經緯儀、黃道經緯儀、地平經儀、地平緯儀、紀限儀、地平經緯儀、璣衡撫辰儀和天體儀。其中最具代表性的黃道經緯儀、天體儀和璣衡撫辰儀，結構復雜，制作精巧，飽含前人的科技智慧。
黃道經緯儀
該儀由南懷仁監制，主要用來測量天體的黃道經度和緯度以及測定二十四節氣。
黃道經緯儀由三層、四圈構成。最外層是子午圈，子午圈內有一個通過兩極的極至圈，極至圈與黃道圈連接，交點為夏至、冬至二至點。黃道的南北極由一根鋼軸貫穿，最內層的黃道經圈可繞軸旋轉，各圈上均設有觀測用的游表。整個儀器由兩根龍柱托起，并以兩根交叉梁支撐，四角均安置有螺栓，可以調節水平和升降。
如果測量黃經，需要先通過游表對準一顆距星，并將黃道圈固定，再用另一個游表對準被測量目標，讀出兩者之間的距度。測量黃緯，則需轉動黃道經圈，調節經圈上的游表來讀取數值。

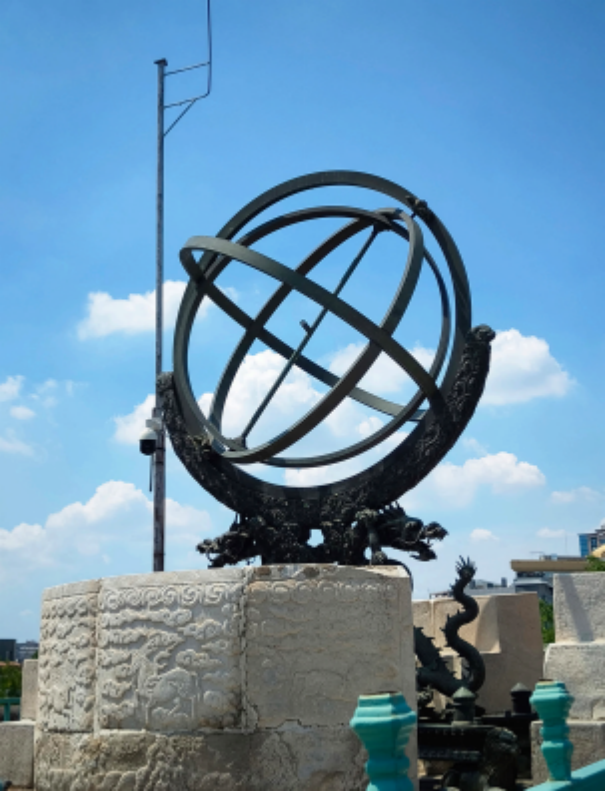

黃道經緯儀。戴吾三 攝
南懷仁在設計時將刻度劃分為360度，每度6格，每格對應讀數為10分。為了讀取更加精確的數值，他在1度空間內劃出一條對角線，通過將斜線均分為10等分，解決了一度內刻度劃分不均、讀數困難的問題，并將刻度精確到了1分。這種截線分割法是對歐洲第谷儀器虛線截線法的改進，在南懷仁制造的其他儀器中也可以看到。
天體儀
該儀又稱天球儀，是南懷仁于康熙年間設計制造的6件儀器之一，脫胎于中國傳統用于展演天象的渾象。該儀不僅可以用來演示周天恒星的運動，查驗星宿中天位置時的時刻，還可以實現對黃道、赤道、地平三種坐標系的模擬轉換。
天體儀的主體部分是一個直徑6尺、重達4噸的空心銅球。銅球上鑲嵌有1888顆鎏金銅星，銅星大小對應了1~6級星等的差異。銅球上刻有赤道環和黃道環。自黃赤升交點始，每隔30度標明黃道十二宮的節點與宮名，每隔15度標明二十四節氣名。銅球兩極安置于子午圈的南北極上，兩極之間貫穿一根鋼軸，銅球可以繞軸旋轉。北極位置鑲嵌一個圓形的時盤，時盤可以隨銅球旋轉，以指示時刻。子午圈下方則有齒輪帶動齒弧來調節緯度，黃道、赤道、地平三種坐標系的轉換由一根1/4圓周的銅弧板完成，上面對應有游表和刻度。
天體儀的制作與裝配工藝繁瑣而復雜，既涉及1888顆星體鑲嵌投影的精確性，需要在碩大的銅球上找尋形心和平衡，又涉及金屬球面的鏇削工藝、零部件的加工精度以及運輸和安裝時要使用滑輪和絞車等。可以說，中國傳統的鑄造工藝與西方的冷加工工藝，在這件天體儀上都得到了充分體現。
若利用黃道經緯儀、赤道經緯儀和地平經緯儀分別測量，那么天體儀就如同一臺計算機，可以實現三種儀器所得坐標值的轉換，互相驗證。這大概就是當時南懷仁設計該儀的初衷。但如果只借助一件儀器測量，那么天體儀的轉換則可能會將測量誤差放大。不過，多少有些尷尬的是，后人研究發現，因當年工匠的安裝失誤，天體儀一直都無法測定黃緯。
璣衡撫辰儀
該儀作為古觀象臺清制儀器中唯一一件中國傳統的渾儀，擁有多重標志性意義。該儀整體高度在八件儀器中最高（3.36米），設計制作時間最長（10年），裝飾造型最華麗，造價最昂貴。

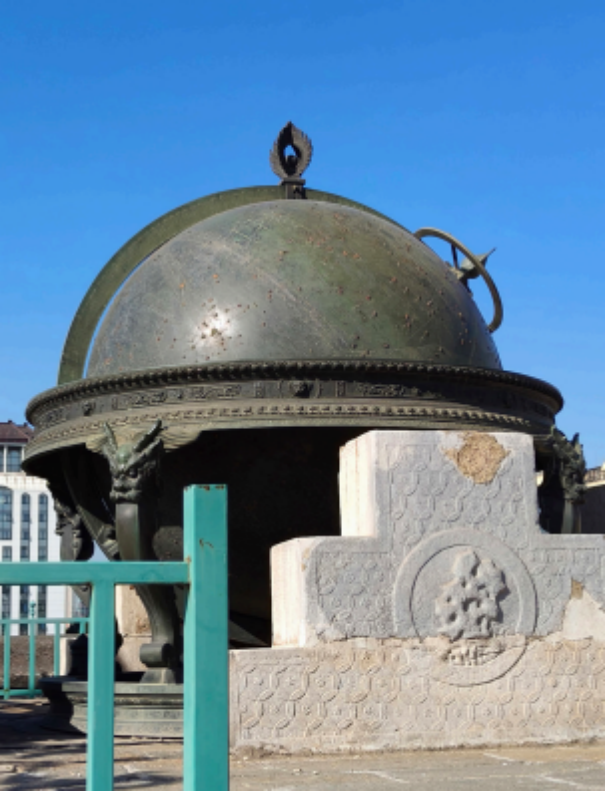

天體儀。戴吾三 攝
璣衡撫辰儀的用法與傳統渾儀相同，核心功能就是測定天體的赤緯、赤經差。而它與傳統渾儀的最大區別在于將圓周分為了360度，而非中國傳統的365?度。
璣衡撫辰儀脫胎于傳統渾儀，分內外中三層：最外層在傳統渾儀中被稱為六合儀，為正立雙環子午圈和天常赤道圈，但沒有傳統渾儀中的地平圈；中間一層相當于三辰儀，分別由赤道經圈、游旋赤道圈構成，省去了傳統渾儀中的黃道圈；內層為四游儀，是夾著窺衡的南北雙環。璣衡撫辰儀的使用方法與赤道經緯儀一樣，可以測定天體的赤經和赤緯。然而因相較于傳統渾儀省去了黃道圈和地平圈，故不能直接讀取地平經緯和黃道經緯度數。璣衡撫辰儀的刻度精確到1分，且通過在窺衡中增設十字線，并配備時度表、借弧指時度表、指緯度表、立表、平行立表等輔助照準配件，照準誤差大大減小。
從鑄造工藝上看，璣衡撫辰儀采取了范鑄法和失蠟法工藝。合金成分明確要求銅鋅合金比例，純銅約占60%，鋅（倭鉛）約占40%?？上嶋H鑄造中并未嚴格執行技術規定，其鑄造工藝甚至不及明代儀器。
從使用磨損情況看，這樣一架精美儀器在清代的使用率并不高。17—18世紀，歐洲的天文儀器制造技術和工藝水平有長足的進步，相比之下璣衡撫辰儀盡管擁有華麗的外表和昂貴的造價，在科學上卻失去了先機。
古觀象臺得以原地保護
明末清初，天文望遠鏡和近代天文學傳入中國。到晚清時，直接沖擊了古觀象臺，傳統天文學研究的價值被弱化，而其歷史文化價值卻逐漸顯現。作為歷史長河中的重要物質遺存，古觀象臺及其擁有的天文儀器受到學術界新的關注。
1912年后，北洋政府教育部選址北京古觀象臺建立中央觀象臺，聘有留學背景的高魯擔任臺長。1915年，高魯出版《中央觀象臺之過去與未來》一書，對古觀象臺的歷史沿革做了梳理。1921年，德、法列強劫掠走的天文儀器終回歸祖國，為示慶賀，中央觀象臺決定將古天文儀器開放給大眾參觀。
中華人民共和國成立后，北京古觀象臺移交給北京天文館管理，8件天文儀器被全面檢修，并補配了一些殘損的零部件和紋飾。1956年，陳遵媯先生著《清朝天文儀器解說》，詳細介紹了古觀象臺天文儀器的基本構造和使用方法。
1961年夏，國家制訂京津引水工程規劃，古觀象臺一度被考慮搬遷。為妥善保護，有關部門組織對古觀象臺做了一次詳細測繪，發出了中華人民共和國成立以來對古觀象臺的研究先聲。
1962年，天文史家薄樹人撰寫《北京古觀象臺介紹》一文，對古觀象臺的歷史進行了梳理，并介紹了古天文儀器的形制和使用方法。
1967年，為修建北京地鐵，建設部門計劃搬遷古觀象臺。文物專家羅哲文聞訊，隨即聯系其他專家同事，趕到古觀象臺實地考察，很快起草了《關于保護古觀象臺的報告》，上書周恩來總理。報告引起重視，周總理親自找到相關部門協調處理。最終，古觀象臺得以原地保護，地鐵工程改道繞行。此外，國家再追加經費，用以加固古觀象臺的基礎。
1975年，北京古觀象臺聯合調查研究小組成立。工作過程中，天文學家伊世同等人結合南京所藏古觀象臺銅圭表，發現了明初量天尺的殘存刻度。據此，仰儀、正方案等元代天文儀器、沈括《浮漏議》中的宋代漏壺都以此基準刻度得以復原，學術界評價贊其是重要的發現和研究。
1979年8月17日凌晨，古觀象臺東北角突然坍塌，幸搶救及時，赤道經緯儀和紀限儀得以保全。此次坍塌事故也成為契機，進一步推動了古觀象臺的全面調查、研究和修護。對原址的考察，更清晰地梳理了古觀象臺與元、明、清三朝的古臺規模與位置。
1982年，北京古觀象臺被公布為第二批全國重點文物保護單位。1983年，經全面修葺的北京古觀象臺重新對外開放。
20世紀80年代起，白尚恕、李迪等老一輩科技史學家分別對古觀象臺的儀器進行專門研究。比利時學者何思柏（Nicole Halsberghe）出版《南懷仁的〈新制靈臺儀象志〉》。此后，張柏春以博士論文為基礎出版《明清測天儀器之歐化》，利用第一手中文與西文資料，細致地討論了歐洲天文儀器技術的傳入與古觀象臺天文儀器的技術特征。

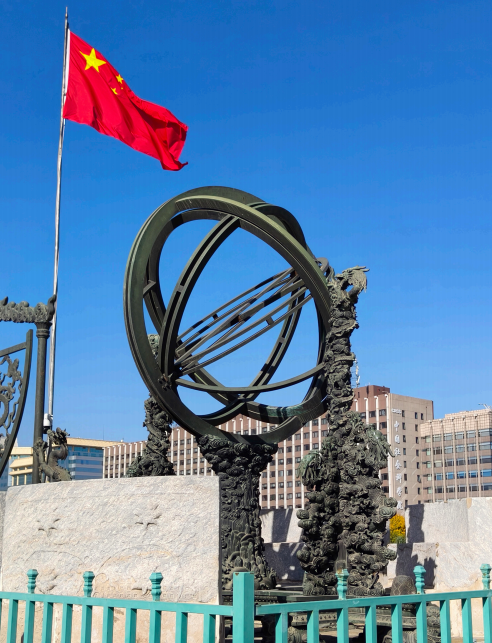

璣衡撫辰儀。該儀器極盡奢華，2個立柱上各有5條雕龍裝飾。戴吾三 攝
2005年，潘鼐先生主編出版《中國古天文儀器史（彩圖本）》，對古觀象臺的明清天文儀器做了詳細的介紹。2008年，陳久金等人出版新著《北京古觀象臺》。
近幾十年來，學界圍繞古觀象臺的歷史，舉辦了若干學術研討和紀念活動。尤值一提的是，2023年10月，適逢南懷仁誕辰400周年，比利時駐華大使館等機構聯合在古觀象臺舉辦系列紀念活動，以緬懷南懷仁這位曾為中西科技文化交流作出過重要貢獻的比利時學者。
在近500年的觀測歷史中，北京古觀象臺在中國乃至世界天文學史上發揮了重要作用，體現出重要的科學價值。明隆慶六年（1572年）11月8日，司天監的官員在這里最早觀測到了東北方閣道星附近的一顆客星；三天后，這顆仙后座超新星又被丹麥天文學家第谷發現，并被西方天文學者稱為“第谷超新星”。同樣，萬歷三十二年（1604年）10月10日司天監的官員也在古觀象臺上對“開普勒超新星”進行了持續近一年的觀測。利用古觀象臺的儀器，清代的天文官員完成了兩次大規模的恒星觀測，并編成了以乾隆九年（1744年）為歷元的《儀象考成》星表，以及以道光二十四年（1844年）為歷元的《儀象考成續編》星表。前者包括3083顆星的星等、赤道坐標值和黃道坐標值，后者又增加到3240顆星。直到今天，我們使用的恒星的中文名稱仍然依據這兩部星表來命名。
北京古觀象臺是世界上使用時間最長的天文臺，它比1667年建立的法國巴黎天文臺早225年，比建于1675年的英國格林尼治天文臺早233年，體現了中國古代人民在天文科學、冶鑄技術和工藝美術等方面的杰出成就，也是近代東西方科技與文化交流的見證，因而具有重要的歷史價值、文化價值和藝術價值。
